Le treillis soudé s’impose comme une solution d’armature incontournable dans la construction moderne. Que ce soit pour une dalle, une chape, un plancher ou une fondation, ce panneau d’armature préfabriqué offre une alternative performante aux fers à béton traditionnels. Ce guide explore les types, modèles, critères de sélection, et les meilleures pratiques de mise en œuvre pour optimiser la résistance et la durabilité de vos ouvrages en béton.
Qu’est-ce qu’un treillis soudé et à quoi sert-il ?

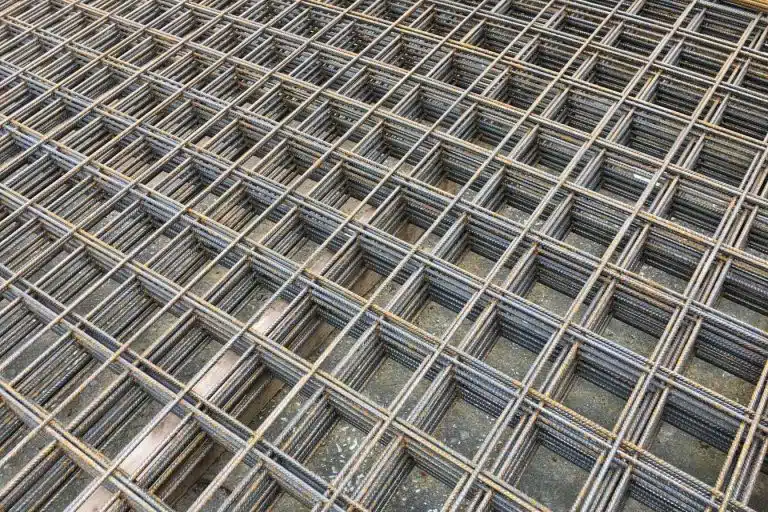

Le treillis soudé se compose de fils d’acier haute résistance, assemblés perpendiculairement et soudés à chaque intersection. Ces panneaux préfabriqués forment un réseau régulier de mailles carrées ou rectangulaires, garantissant une répartition homogène des charges dans le béton.
Cette armature industrielle remplit plusieurs fonctions essentielles dans les ouvrages en béton armé. Elle absorbe les efforts de traction que le béton seul ne peut supporter, limite la formation et la propagation des fissures dues au retrait, et maintient l’intégrité structurelle des dalles et planchers sous charges. Les fils soudés assurent une liaison mécanique permanente, éliminant les risques de déplacement pendant le coulage.
Les applications couvrent un large spectre de travaux : dalles sur terre-plein, dallages industriels, chapes fluides, planchers d’étages, fondations superficielles, piscines, terrasses et voiries. La préfabrication en usine garantit une qualité constante, conforme aux normes en vigueur, et réduit considérablement le temps de mise en œuvre par rapport aux armatures traditionnelles ligaturées sur chantier.
La dimension des panneaux varie généralement entre 2,40 m et 6 m de longueur, pour une largeur standard de 2,40 m. Le diamètre des fils s’échelonne de 3 mm à 12 mm, adapté aux sollicitations mécaniques prévues. Cette standardisation facilite le transport, le stockage et la pose sur les chantiers de toutes tailles.
Les différents types de treillis soudés
Le marché propose deux grandes familles de treillis soudés, chacune répondant à des exigences structurelles spécifiques.
Treillis soudés de surface
Les treillis de surface assurent principalement un rôle anti-fissuration dans les ouvrages peu sollicités. Ils sont constitués de fils de faible diamètre (généralement 3 à 7 mm) formant des mailles de 100 à 200 mm. Ces panneaux légers conviennent parfaitement aux chapes de finition, aux dalles légères sur terre-plein, et aux ouvrages ne supportant pas de charges importantes.
Leur pose s’effectue rapidement grâce à leur poids réduit. Le recouvrement entre panneaux suit des règles précises pour garantir la continuité de l’armature. Ces treillis anti-fissuration limitent efficacement le retrait du béton lors de la prise et du séchage, évitant l’apparition de fissures disgracieuses qui compromettraient l’étanchéité et l’esthétique.
La section d’acier par mètre reste modeste, généralement inférieure à 200 mm²/m dans chaque direction. Cette caractéristique les rend économiques pour les applications ne nécessitant pas de calculs structurels complexes.
Treillis soudés de structure
Les treillis structurels répondent aux exigences des ouvrages porteurs. Ils intègrent des fils de diamètre supérieur (6 à 12 mm) formant des mailles généralement de 150 à 200 mm. Leur section d’acier plus importante (de 200 à plus de 1000 mm²/m) permet de reprendre les efforts de traction significatifs.
Ces armatures équipent les dalles porteuses, les planchers d’étages, les dallages industriels supportant des charges lourdes, les fondations de maisons individuelles et les ouvrages de génie civil. Leur dimensionnement résulte d’un calcul précis tenant compte des charges permanentes, des surcharges d’exploitation, et des caractéristiques mécaniques du béton.
La résistance mécanique de l’acier utilisé atteint généralement 500 MPa, conférant aux structures une capacité portante élevée avec un poids d’armature optimisé. La soudure électrique garantit une transmission efficace des efforts entre les fils longitudinaux et transversaux.
Les principaux modèles de treillis soudés et leurs applications
Le marché français propose une gamme normalisée de modèles de treillis soudés, identifiés par des codes facilitant la sélection.
Treillis st 25 et st 25c : les standards polyvalents
Le treillis ST 25 représente le modèle le plus répandu pour les applications résidentielles courantes. Composé de fils de 7 mm de diamètre espacés de 150 mm dans les deux directions, il offre une section d’acier de 2,57 cm²/m. Ce panneau convient aux dalles sur terre-plein des maisons individuelles, aux terrasses extérieures, et aux allées carrossables.
Le ST 25C présente une configuration identique mais avec des fils de 6,5 mm, légèrement moins résistant. Ces deux références couvrent la majorité des besoins pour les ouvrages non porteurs ou faiblement sollicités. Leur disponibilité immédiate chez les négoces de matériaux et leur prix abordable expliquent leur popularité auprès des particuliers et des artisans.
La mise en œuvre ne nécessite pas d’outillage spécifique. Le découpage s’effectue avec une cisaille ou une meuleuse équipée d’un disque à tronçonner. Le positionnement sur cales assure l’enrobage minimal de 3 à 4 cm par rapport à la surface inférieure de la dalle.
Treillis st 50 et st 60 : pour les charges importantes
Le treillis ST 50 intègre des fils de 8 mm espacés de 100 mm, procurant une section de 5,03 cm²/m. Cette armature renforcée s’impose pour les dallages industriels, les planchers d’étages en béton, et les ouvrages supportant des charges concentrées importantes comme les parkings ou les zones de stockage.
Le ST 60 monte encore en puissance avec des fils de 8,5 mm, atteignant 5,67 cm²/m. Ces modèles relèvent d’un dimensionnement par bureau d’études, tenant compte des descentes de charges précises et des conditions d’appui. Leur utilisation dans les bâtiments industriels garantit la pérennité face aux sollicitations mécaniques sévères.
Le poids unitaire augmente proportionnellement, nécessitant parfois une manutention mécanique sur chantier. Les panneaux mesurent généralement 2,40 x 6 m, optimisant le nombre de recouvrements et la productivité de pose.
Treillis paf : solutions pour dallages et chapes
Les treillis PAF (Panneau Anti-Fissuration) constituent une gamme spécialement conçue pour les chapes et dalles légères. Disponibles en plusieurs références (PAF 3, PAF 4, PAF 5), ils combinent des fils de petit diamètre (3 à 5 mm) avec des mailles de 100 ou 150 mm.
Ces panneaux anti-fissuration s’installent dans les chapes fluides anhydrite ou ciment, les dalles flottantes sur isolant, et les revêtements de sol industriels. Leur légèreté facilite la manipulation, permettant à un seul opérateur de couvrir rapidement de grandes surfaces.
Le PAF 3 convient aux chapes de finition de 4 à 5 cm d’épaisseur, tandis que le PAF 5 s’adapte aux dalles légères jusqu’à 10 cm. Leur coût modéré et leur efficacité prouvée en font un choix judicieux pour tous les travaux de second œuvre nécessitant un renfort anti-retrait.
Comment choisir le bon treillis soudé pour votre projet
La sélection du treillis adapté repose sur une analyse technique rigoureuse des contraintes de l’ouvrage.
Critères de sélection selon l’ouvrage
L’épaisseur du béton constitue le premier paramètre déterminant. Une dalle de 10 cm accepte des treillis légers type ST 25, tandis qu’un plancher de 15 cm requiert un ST 50 ou supérieur. L’enrobage minimal de 3 cm en partie inférieure et supérieure conditionne le positionnement du panneau.
La nature du sol influence le choix pour les dalles sur terre-plein. Un sol stable et bien compacté autorise des armatures plus légères, alors qu’un terrain médiocre nécessite un renforcement pour limiter les déformations différentielles. Les études géotechniques fournissent ces informations cruciales.
Les conditions d’appui modifient significativement les efforts. Une dalle continue sur plusieurs travées sollicite différemment les armatures qu’une dalle simplement posée sur quatre côtés. Le type de support (terre-plein, vide sanitaire, plancher sur appuis ponctuels) dicte le modèle approprié.
La destination de l’ouvrage oriente également la décision. Un garage résidentiel se contente d’un ST 25C, un atelier mécanique exige un ST 60, tandis qu’un entrepôt logistique peut nécessiter des treillis sur-mesure dépassant les références standards.
Calcul des charges et dimensionnement
Le calcul des charges débute par l’inventaire des sollicitations permanentes : poids propre du béton (2 500 kg/m³), revêtements de sol, cloisons éventuelles. S’ajoutent les surcharges d’exploitation définies par les normes Eurocodes : 150 kg/m² pour un logement, 250 kg/m² pour des bureaux, jusqu’à 500 kg/m² ou plus pour des locaux industriels.
Les formules de résistance des matériaux permettent de déterminer la section d’acier nécessaire dans chaque direction. Les logiciels de calcul spécialisés facilitent cette étape, intégrant les coefficients de sécurité réglementaires et les caractéristiques du béton utilisé (généralement C25/30 ou C30/37 pour les ouvrages courants).
Pour les projets complexes, la consultation d’un bureau d’études structures s’impose. Ces professionnels valident le dimensionnement, établissent les plans de ferraillage détaillés, et garantissent la conformité avec les Documents Techniques Unifiés (DTU) applicables. L’investissement dans cette expertise prévient les désordres ultérieurs et les reprises coûteuses.
Les abaques de dimensionnement simplifiées, disponibles auprès des fabricants de treillis, offrent une première approche pour les ouvrages standards. Elles corrèlent l’épaisseur de dalle, la portée entre appuis, et les charges prévues au modèle de treillis recommandé.
Installation et mise en œuvre du treillis soudé
La pose du treillis suit une méthodologie précise garantissant la performance structurelle de l’ouvrage.
Préparation et positionnement
Le support doit présenter une surface plane, propre et stable. Pour les dalles sur terre-plein, un hérisson de graviers compacté de 10 à 15 cm, surmonté d’un film polyane étanche, constitue la base idéale. Les coffrages périphériques doivent être rigides, parfaitement alignés et nivelés.
Les cales d’enrobage assurent le positionnement vertical correct du treillis. Ces supports en plastique, espacés de 0,80 à 1 m dans les deux directions, maintiennent l’armature à mi-hauteur de la dalle (pour les ouvrages porteurs) ou au tiers inférieur (pour les dalles sur terre-plein). La hauteur des cales correspond précisément à l’enrobage prévu, généralement 3 à 4 cm.
Le découpage des panneaux s’effectue aux dimensions exactes de l’ouvrage, en tenant compte des recouvrements. Les chutes servent souvent aux zones réduites ou aux renforts localisés. L’utilisation d’une cisaille à treillis facilite cette opération, produisant des coupes nettes sans déformation des fils.
Les renforts complémentaires se positionnent avant le coulage : aciers en attente pour les poteaux, barres d’ancrage pour les murs, armatures de chaînage en périphérie. Ces éléments se lient au treillis par ligaturage métallique, créant un ensemble monolithique.
Assemblage et recouvrement
Le recouvrement entre panneaux respecte des longueurs minimales normatives. Pour les treillis structurels, la règle impose un chevauchement de deux mailles complètes (soit 30 à 40 cm selon le modèle), ligaturé à plusieurs points pour éviter tout déplacement lors du bétonnage.
Les fils de ligature en acier galvanisé assurent la solidarisation. Le positionnement alterné des recouvrements (en quinconce) répartit mieux les zones de densité d’armature accrue. Les jonctions coïncidant avec les zones de moments maximaux nécessitent une vigilance particulière.
Le respect du nombre de cales conditionne la planéité finale. Un treillis sous-calé s’affaisse lors du coulage, compromettant l’enrobage inférieur et créant des zones sous-armées. À l’inverse, un positionnement trop haut réduit le bras de levier mécanique et diminue la résistance de la dalle.
Le coulage du béton s’effectue sans marcher directement sur les treillis. L’utilisation de planches de circulation répartit les charges et maintient le positionnement. La vibration mécanique assure le remplissage complet sous les armatures, éliminant les nids de graviers qui affaibliraient la structure. Le compactage soigneux garantit l’adhérence parfaite entre l’acier et le béton, condition indispensable au fonctionnement du béton armé.
Avantages du treillis soudé par rapport aux armatures traditionnelles
Le treillis soudé présente des atouts décisifs qui expliquent sa généralisation sur les chantiers modernes.
La rapidité de mise en œuvre constitue l’avantage majeur. Un panneau de 14,4 m² se pose en quelques minutes, là où le façonnage et le ligaturage de barres individuelles nécessiteraient plusieurs heures. Cette productivité réduit drastiquement les coûts de main-d’œuvre et accélère le planning de construction.
La qualité constante de fabrication industrielle élimine les aléas du travail manuel. Les dimensions des mailles, les diamètres de fils, et la résistance des soudures répondent à des contrôles stricts en usine. Cette homogénéité garantit le respect des hypothèses de calcul sur l’ensemble de l’ouvrage.
Le poids réduit facilite la manutention et le transport. Un rouleau de treillis occupe moins d’espace de stockage qu’un lot équivalent de barres droites. La manipulation ne nécessite pas d’engins lourds pour les modèles courants, deux opérateurs suffisant pour déplacer et positionner les panneaux.
La précision dimensionnelle assure une répartition homogène de l’acier dans toute la section du béton. Les mailles régulières créent un réseau tridimensionnel optimal pour la reprise des efforts de traction, dans toutes les directions. Cette isotropie convient particulièrement aux dalles dont les conditions d’appui et de chargement varient.
L’économie globale résulte de la combinaison de tous ces facteurs. Bien que le prix au kilogramme d’acier puisse sembler légèrement supérieur aux barres traditionnelles, le gain de temps, la réduction des pertes, et l’absence d’erreurs de façonnage compensent largement. Les études comparatives démontrent une économie de 15 à 25% sur le poste ferraillage complet.
La sécurité sur chantier s’améliore également. Les opérations de coupe et de façonnage des barres, sources d’accidents, disparaissent en grande partie. Les panneaux préfabriqués arrivent prêts à poser, réduisant les risques de blessures et la pénibilité du travail.
Questions fréquentes sur le treillis soudé
Qu’est-ce qu’un treillis soudé et à quoi sert-il dans la construction ?
Le treillis soudé est un panneau d’armature préfabriqué composé de fils d’acier assemblés perpendiculairement et soudés à chaque intersection. Il absorbe les efforts de traction, limite les fissures et maintient l’intégrité structurelle des dalles, chapes et fondations en béton.
Quelle est la différence entre un treillis soudé st 25 et st 50 ?
Le ST 25 utilise des fils de 7 mm espacés de 150 mm, offrant 2,57 cm²/m pour les dalles légères. Le ST 50 intègre des fils de 8 mm espacés de 100 mm avec 5,03 cm²/m, conçu pour les charges importantes comme les dallages industriels.
Comment choisir le bon treillis soudé pour une dalle de maison ?
Le choix dépend de l’épaisseur du béton, de la nature du sol et des charges prévues. Pour une dalle résidentielle standard de 10 cm sur terre-plein, un treillis ST 25 convient généralement. Les ouvrages porteurs nécessitent un dimensionnement par calcul.
Quel est l’espacement requis pour les cales lors de la pose d’un treillis soudé ?
Les cales d’enrobage doivent être espacées de 0,80 à 1 mètre dans les deux directions. Elles maintiennent le treillis à la hauteur correcte, assurant un enrobage minimal de 3 à 4 cm par rapport à la surface inférieure.
Peut-on marcher sur un treillis soudé pendant le coulage du béton ?
Non, il ne faut pas marcher directement sur le treillis soudé car cela compromettrait son positionnement. Il convient d’utiliser des planches de circulation pour répartir les charges et maintenir l’armature à la bonne hauteur durant le bétonnage.
Combien coûte un treillis soudé au mètre carré ?
Le prix varie selon le modèle et le diamètre des fils. Bien que le coût au kilogramme soit légèrement supérieur aux barres traditionnelles, l’économie globale atteint 15 à 25% grâce à la rapidité de pose et la réduction des pertes.
